深圳市顺天祥电子有限公司

深圳市顺天祥电子有限公司成立于2008年,是一家专业的测试治具及测试设备的供应商,经多年发展,本着“小团队,专业化”的经营思路,旗下已有:ICT,功能测试治具事业部(实装后测试);开短路治具及微针治具事业部(光板测试);自动化测试设备事业部,致力于为客户提供从FPC空板到贴装后出货的测试一条龙服务。

公司已通过ISO9001认证管理体系。

客户已有住友电工,OPPO,安捷利,丹邦科技,上达电子,三德冠电路,景旺电子等等。

 主要产品有:

空测治具:空板开短路测试治具;空板开短路微针测试治具;空板开短路四线测试治具;FPC空板开短路自动机测试治具

实装治具:FPC贴件后ICT测试治具;FPC贴件后功能测试治具;FPC贴件后自动机测试治具

测试机器:FPC空板开短路全自动测试机;FPC贴件后滑轨式(整板)测试机;FPC贴件后全自动(单枚)测试机



展品介绍

空板测试治具




主要产品包括:普通复合治具、微针测试治具、四线微阻测试治具

适用工序:FPC贴件前线路测试

参数:最小探针直径0.09MM

            最小测试PAD 0.12mm

            最小植针中心间距0.2mm

            治具钻孔精度0.02mm

可选择增加支持结构:自动冲杷、LED不良品亮灯指示、NG品标记套板、自动测试机托盘结构

实装后ICT测试治具





可以适应市场上所有主流的ICT测试机:CHIEK SUM, 星河,德律等等 。

适用工序:FPC贴件后线路主元器件测试。

参数:最小探针直径0.2MM

            最小测试PAD 0.15mm

            最小植针中心间距0.3mm

            治具钻孔精度0.02mm

可针对产品常规ICT项目进行在线测试:线路断短路、元件假焊、漏焊、错件等等SMT常见问题检查。

实装后FCT功能测试治具





治具上增加了单片机测试电路对产品进行针对性功能测试。

适用工序:FPC贴件后线路主元器件测试

参数:最小探针直径0.2MM

            最小测试PAD 0.15mm

            最小植针中心间距0.3mm

            治具钻孔精度0.02mm

可针对产品做特定功能测试,如:MIC功能测试,触摸屏功能测试,POWER IC,SENSOR,FR,USB,LED,KEY等等

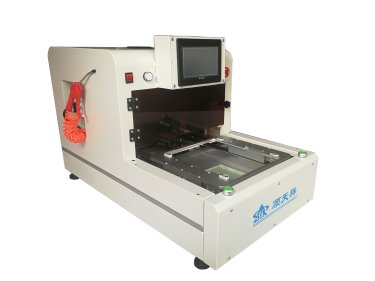

FPC半自动整板测试机(贴件后测试)







机器尺寸:0.8*1.1m*1.3m

可测试产品尺寸:200mm*250mm

可匹配ICT机器型号:CHEICK SUM ,德律,星河等

额定测试动作时间4秒

可实现动作:整板测试、机械自动递进移位、自动测试、自动标记、自动扫码等。

可以有效提高人员的使用率及测试良品率
