微型半导体芯片全自动测试

产品大小仅3*3 mm

测试项目：电性能、光性能、热性能

较一代占地面积节省10.8%、UPH更高

该产线主要用于微型半导体芯片全自动测试，产线采用模块化的设计，由共5种不同功能的测试模块和上下料模块组成。

较一代，该产线占地面积节省10.8%、UPH更高。

测试功能

◆ 电性能测试

◆ 光性能测试

◆ 热性能测试

结构特点

◆ 全自动设计，系统集成技术难度高；

◆ 可测试电性能、光性能、热性能等；

◆ 盲取盲放，效率更高：平均UPH：2600，最高可达3600；

◆ 丢料率：1/5000，放料失误率：1/1000；

◆ 模块化设计，产线由上下料模块（上下料通过同一组机械手完成）、测试模块组成，可根据不同测试需求柔性组合；

◆ 复合型机械手：搭载光学定位系统、真空吸附系统、高精度定位、防呆识别、条码识别；

◆ 搭载智能测试与控制、智能数据分析系统；

◆ 配备风机过滤机组（FFU）可满足Class 1000 洁净室要求。

模块化设计，易于升级维护

针板多样化，适用于不同类型测试

人机界面友好，便于人机交互操作

适用于自动化

特点：

◆适于小电流，短探针测试；

◆整体结构紧凑；

◆模块化结构、易于维护；

◆适用于自动化。

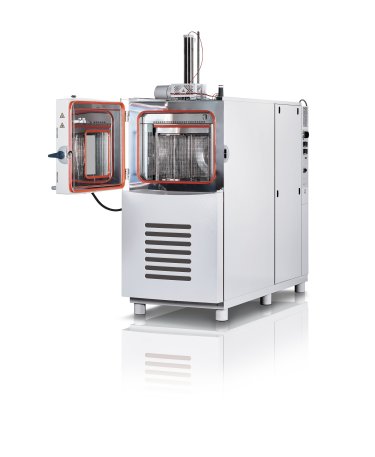

温度冲击试验箱，型号ShockEvent环境条件对电气部件、设备和装置的功能性和可靠性有着重要的影响。为了能在最短的时间内发现潜在的缺陷，通常只靠常规的温度检测是不够的；样品必须多次被施加剧烈的温度变化。使用我们的温度冲击试验箱ShockEvent实现 –80 °C至+220 °C范围内的极快速温度切换。由此，您可以降低早期失效风险并提升您产品的可靠性。可再生、经认证并且经久耐用。

亮点：

◆ 新型环保制冷剂R449A

◆ 基于网络的操作界面WEBSeason®

其输入带宽高达1GHz，是截止目前为止,国产示波器中带宽最高的示波器; 各项指标均达到了领先水平：单通道存储深度高达250Mpts,实时采样率高达5GSa/s，垂直档位低至500uv/div，波形捕获率可达500,000帧/秒。

同时支持1M点FFT运算，搜索和导航功能，并可选配16路数字逻辑通道（MSO）、25MHz波形发生器。SDS5000X搭载了10.1英寸电容触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多个一键操作按键，极大地提高了示波器的操作效率，提升了用户体验！

其具备优异的模拟前端设计，最高带宽可达1GHz；采用新一代的SPO技术，使其采样率高达4GSa/s，单通道存储深度可达20Mpts，波形捕获率达1,000,000帧/秒。同时，SDS3000X集16路数字通道逻辑分析仪（MSO）、25MHz信号发生器以及数字电压表等功能于一身，并且具备高级波形搜索和智能触发功能，成为一款功能强大的智能示波器！

SDS3000系列是鼎阳科技2015年推出的中国首款智能示波器，其一经推出就获得了市场的高度认可。大疆、TCL、全志等知名企业以及北京大学、天津大学、浙江大学等顶尖高等学府都多次采购这款产品。作为SDS3000的升级换代产品，SDS3000X最大存储深度升至单通道20MHz。同时处理器升级为双核[email protected]，使得响应速度，测量速度和运算速度都得到了大幅度的提升。串行触发和解码的类型也扩展至I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL 1553、USB 2.0等多达10种。触摸屏由电阻式升级为电容式，使得触感更加灵敏，同时支持鼠标和键盘操作。

其频谱仪频率范围为9kHz-3.2GHz，矢量网络分析仪频率范围为100k-3.2GHz。SVA1032X对基于SVA1015X的所有功能模式进行了全面优化升级，标配VNA，扩展PSK/QAM等调制分析，具备更优的测试指标，更全的功能设计，更好的操控体验。它搭载10.1英寸多点触摸屏,可支持鼠标和键盘操作。同时兼具矢量网络分析模式、故障定点分析模式、高级功率测量、ASK/FSK数字调制分析模式、EMI预兼容测试等多种特色功能。

DG6000X系列脉冲/任意波形发生器全面升级了产品的硬件设计，采用速度更快的控制系统单元，工艺更先进的数字处理芯片，以及更高的带宽，响应更快的模拟通道，使得产品的各项性能指标均得到大幅提升，是鼎阳科技精心打造的一款重磅产品，亦可称为鼎阳科技任意波形发生器系列产品的标杆之作,其多项性能指标皆打破国内同类产品的技术瓶颈！

不循常规破局之作-带宽之最:SDG6000X/X-E最高输出带宽可达到500MHz,该参数一举突破了国内技术瓶颈，同时打破了海外同行垄断的现状，使其迈入中高端任意波形发生器行列，堪称破局之作！

速度之最:同时，其拥有高达2.4GSa/s 采样率， 16bit 垂直分辨率，该参数在国内同类产品中处于领先地位，使其可最大限度地在时间和幅度上还原波形细节。

脉冲之最:鼎阳科技独创的EasyPulse技术（该项技术曾入围有科技创新界奥斯卡奖美誉的R&D100 Adwards）使得SDG6000X/X-E克服了 DDS 技术在输出脉冲时的先天缺陷，得以实现脉冲波的上升/下降沿和脉宽精细可调,调节步进低至100ps；上升/下降沿低至1ns（SDG6000X-E系列低至2ns）,媲美专业级高品质的脉冲信号发生器。

描述：

多功能的嵌入式仪器模块专为自动化产线测量而设计，包括数字万用表，数据记录仪，示波器，音频分析仪，信号发生器，数字电源和电子负载等，有助于简化产线测量并优化生产效率。通过定制设计，模块可在狭小空间内轻松嵌入自动化夹具。

特点：

定制的模块化设计

灵活的模块组合

易于嵌入的紧凑型外观

作为单体式仪器或嵌入式模块均可

应用场景：

自动化产线测量

电磁式振动试验机在实验室条件下模拟振动环境，测试各种振动试验应用领域中的冲击强度和可靠性。在实验室借助振动试验机系统可以模拟再现正弦、随机、谐振搜寻与驻留、典型冲击和道路仿真等模式。对于产品的质量保证、新品研发都是必不可少的。
电磁式振动试验机经特殊设计满足长时间工作，加装耐底座可实现垂直加水平方向振动。标准的台体安装了高效气囊振置，使振动传播到建筑物的振动降到最低，同时在大多数情况下不需要额外地基。
振动台、功率放大器和振动测控制系统组成了一套完整的振动试验系统，依照相半的国家和国际标准（如：MIL-STD、DIN  、ISO、ASTM、IEC 、 ISTA 、GB 、GJB 、JIS、BS 等）为用户建立产品质量检验提供技术保障。

对于大型包装货物，一般质量较大，在运输，搬运时垂直跌落高度较低。要求跌落试验高度也相对较低，零高度跌落试验机主要用于较大型包装件跌落测试。

主要应用于：手机、电池、计算机部件、光学部件、连接器等，还可以作为缓冲材料试验机测试缓冲材料的性能。

本产品适用于元器件、设备和其他电子电工产品在运输或使用期间可能遭受到重复冲击。碰撞试验也可以作为确定样品在结构方面的满意设计的一种方法，或作为质量控制的手段。碰撞试验基本在于样品在碰撞试验机上经受具有规定的峰值加速度和持续时间的标准脉冲的重复冲击。
